Fiðrildaeftirlitsventil úr ryðfríu stáli

Vöruheiti: Fiðrildaeftirlitsventil úr ryðfríu stáli
Gerð: DH77X-10/16P
Stærðir: DN40-DN1000
Tengingaraðferð: Wafer
Vinnuþrýstingur: PN16, PN10, 150LB, 5K, 10K
Hitastig: -10 gráður -100 gráður
Húðun: Fusion Bonded Epoxy húðun í samræmi við ANSI/AWWA C550





Ryðfríu stáli fiðrildaeftirlitsventillinn er einnig sveiflustýriloki, en hann er tvöfaldur skífuventill sem lokast undir áhrifum gorma. Vökvinn að ofan ýtir ventlaskífunni upp. Lokinn hefur einfalda uppbyggingu og er klemmdur á milli tveggja flansa, með lítilli heildarstærð og léttri þyngd.

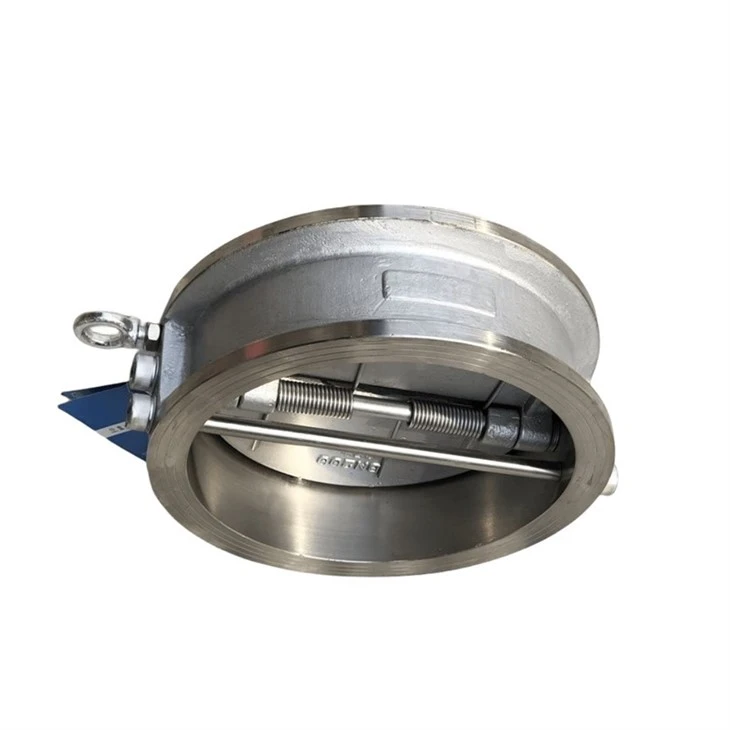

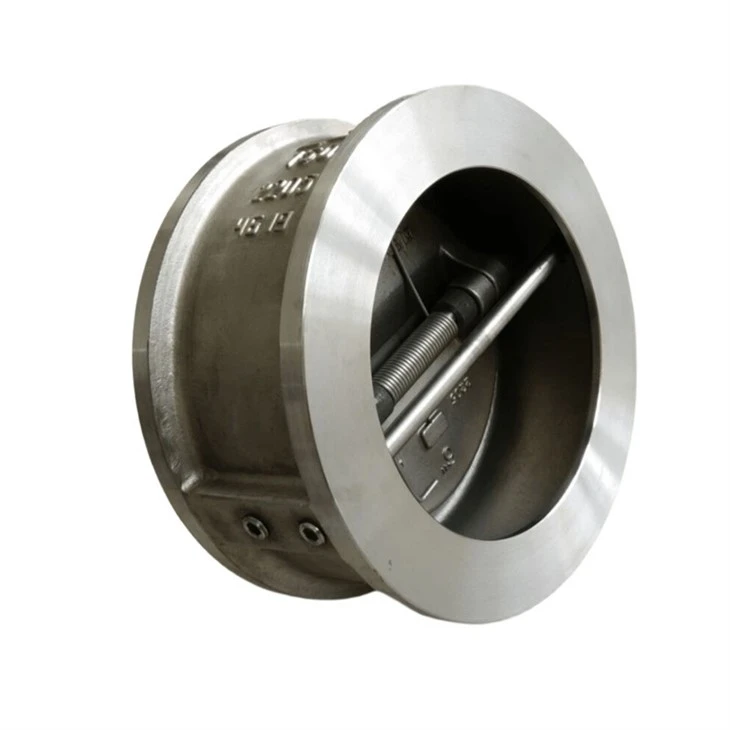

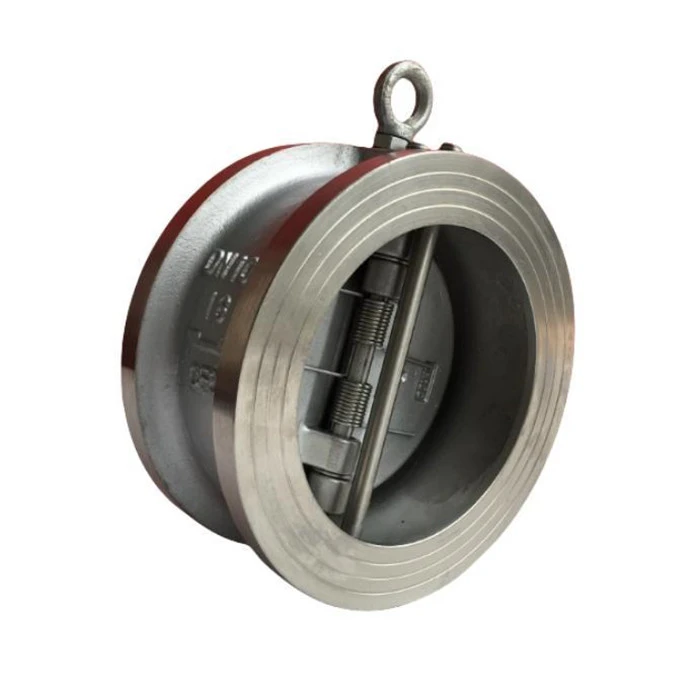

Fiðrildaeftirlitsventillinn úr ryðfríu stáli hefur tvo gormaða D-laga diska sem eru settir á rifskaft þvert á gegnum gatið á lokanum. Þessi uppbygging styttir vegalengdina sem þyngdarpunktur lokuskífunnar færist. Í samanburði við eins diskssveiflueftirlitsloka af sömu stærð, dregur þessi uppbygging einnig úr þyngd lokadisksins um 50%. Vegna notkunar á gormálagi bregst þessi loki mjög hratt við bakflæði.









1. Tvöfaldur diskur léttur uppbygging ryðfríu stáli fiðrildaeftirlitslokum gerir sætisþéttingu og notkun skilvirkari.
2. Langarmsfjöðrunarvirkni ryðfríu stáli fiðrildaeftirlitsloka gerir ventilskífunni kleift að opnast og lokast án núnings og gormurinn virkar sjálfstætt til að loka ventilskífunni (DN150 og hærri).
3. Hjörstuðningshylsan á ryðfríu stáli fiðrildaeftirlitslokanum dregur úr núningi og lágmarkar fyrirbæri vatnshamra þegar hún er stöðvuð af sjálfstæðum ventlaskífu (stærra þvermál).
4. Í samanburði við hefðbundna sveiflueftirlitsloka, hafa fiðrildaeftirlitslokar úr ryðfríu stáli sterkari, léttari, minni, áhrifaríkari og ódýrari uppbyggingu. Þessi loki uppfyllir staðla API 594. Fyrir flestar stærðir er byggingarlengd þessa loka aðeins 1/4 af því sem hefðbundin loki er og þyngd hans er 15% til 20% af hefðbundnum loka. Þess vegna er það líka ódýrara en sveiflueftirlitsventill. Það er líka auðveldara að setja upp.
5. Fiðrildaeftirlitsventillinn úr ryðfríu stáli hefur einnig sérstaka byggingareiginleika, sem gerir hann að afkastamiklum högglausum afturloka. Þessir eiginleikar fela í sér hreinsunarlausa opnun, flestar lokastærðir búnar sjálfstæðum fjöðrum og sjálfstætt diskstuðningskerfi. Sumir þessara eiginleika eru ekki með afturlokar. Tvöfaldur diskur fiðrildaeftirlitsventill er einnig hægt að hanna sem upphækkað eyra, tvöfaldur flans framlengdur loki.
