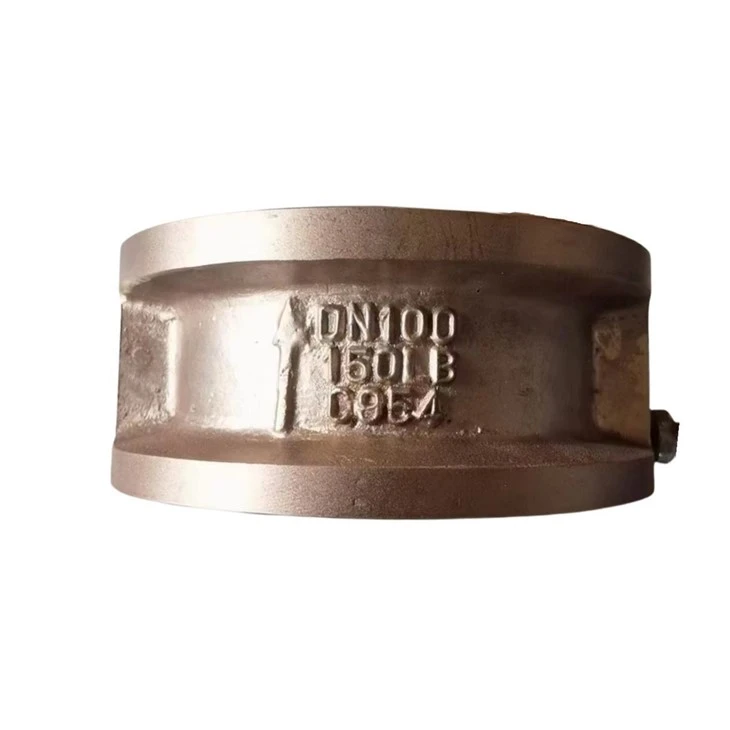

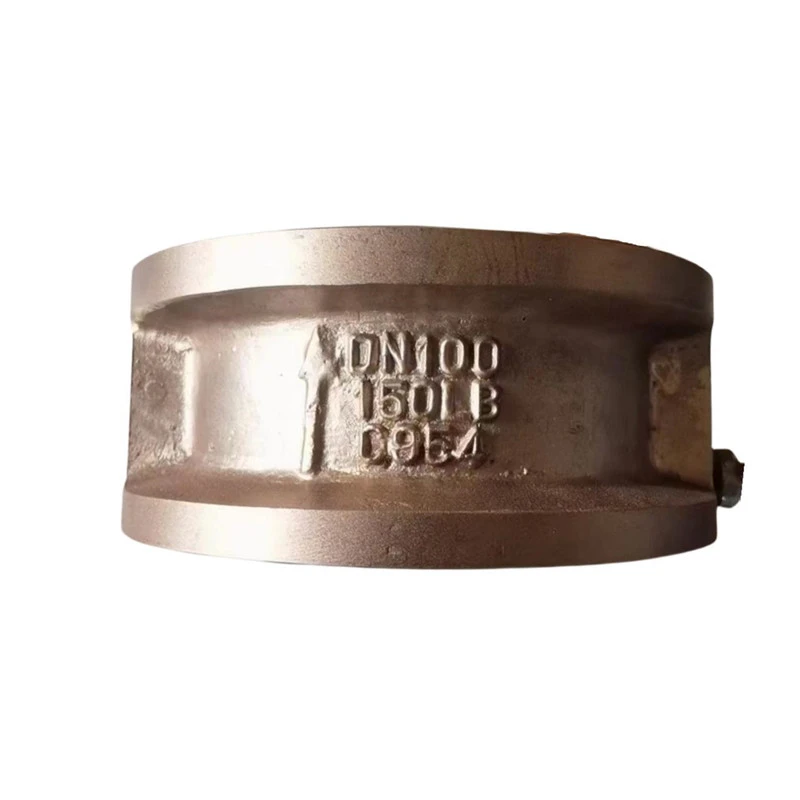

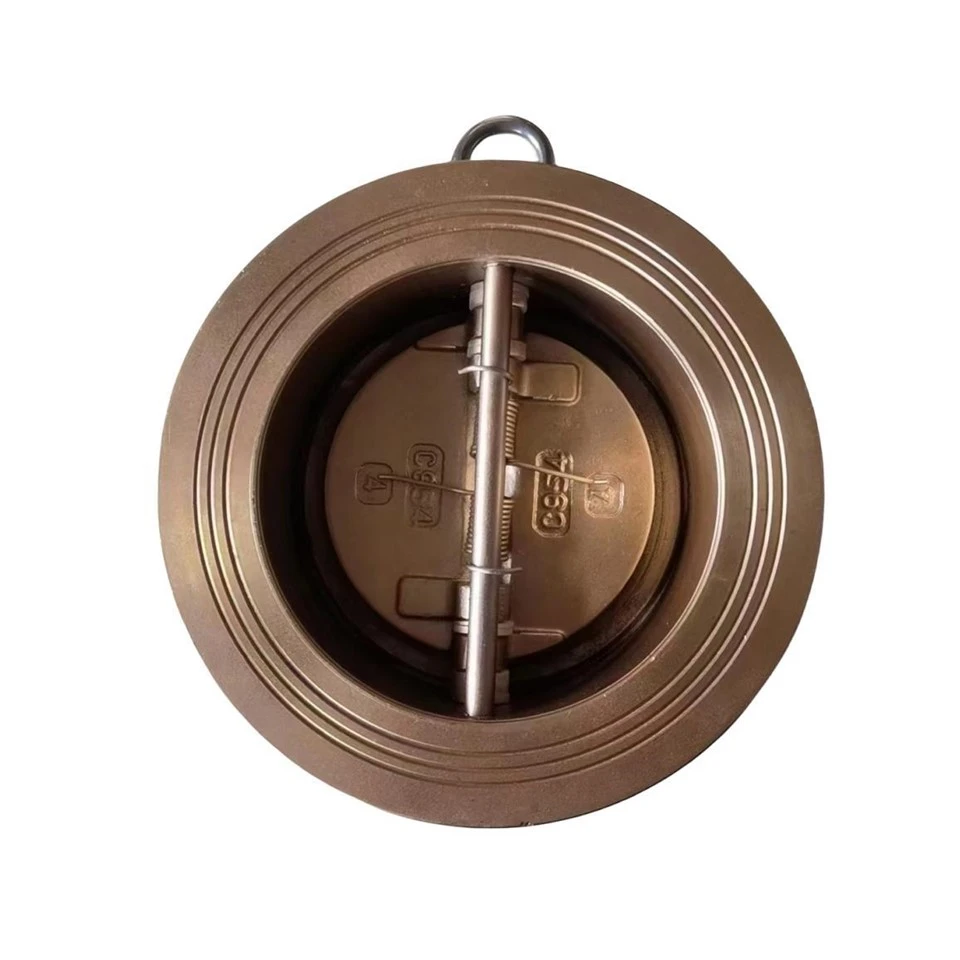

Tvöfaldur flap eftirlitsventill

Vöruheiti: Tvöfaldur flap eftirlitsventill
Gerð: DH77X-10/16T
Stærðir: DN40-DN1000
Tengingaraðferð: Wafer
Vinnuþrýstingur: PN16, PN10, 150LB, 5K, 10K
Hitastig: -10 gráður -100 gráður
Húðun: Fusion Bonded Epoxy húðun í samræmi við ANSI/AWWA C550

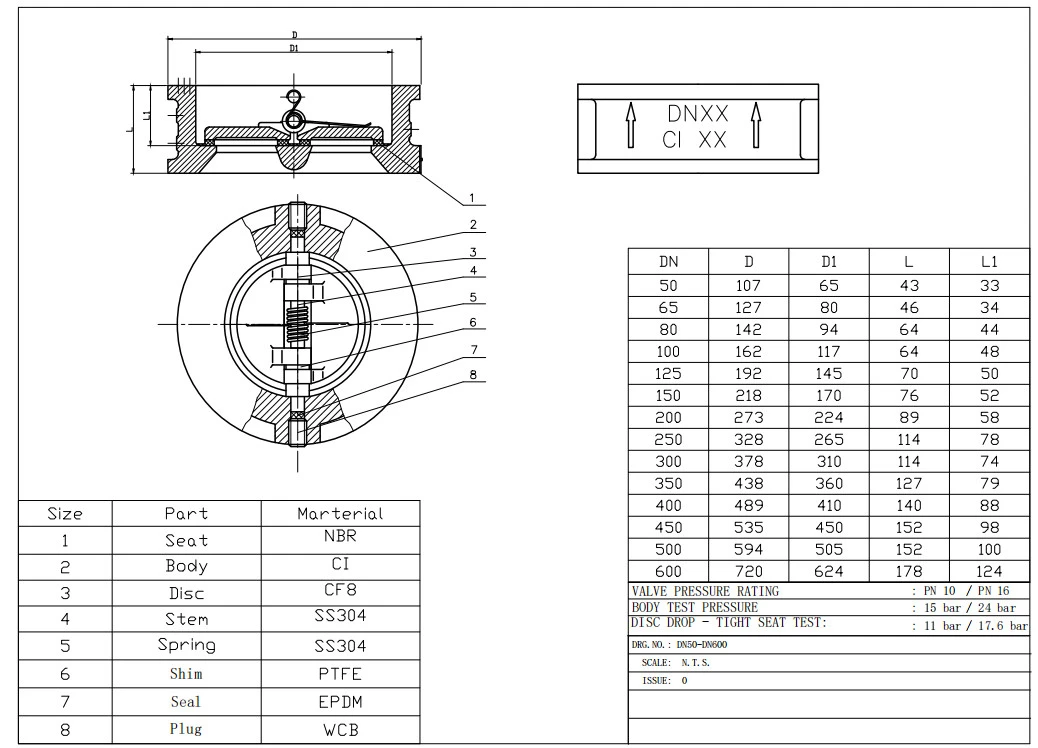

Byggingarmyndin yfir fiðrildaeftirlitsloka er mjög einföld og miðað við aðra afturloka er byggingarlengd þeirra einnig mjög stutt. Butterfly eftirlitsventill, einnig þekktur sem fiðrildaeftirlitsventill, er tengdur í oblátustíl. Lokaplatan samanstendur af tveimur hálfhringlaga fiðrildaplötum, sem eru tengdar með ventilstilknum og endurstilltar með valdi með gormum. Vinnureglan um fiðrildaeftirlitsventil er: þegar miðillinn rennur í gegnum rás lokans, er miðlungsþrýstingurinn meiri en vorkrafturinn og tveimur fiðrildaplötum er ýtt upp, lokinn opnast og miðillinn rennur; Þegar miðillinn hættir að flæða, vegna vorkrafts, neyðast fiðrildaplöturnar tvær til að endurstilla sig og lokinn lokar til að koma í veg fyrir að miðillinn flæði til baka. Skýringarmynd fiðrilda eftirlitsventils Butterfly eftirlitsventill, einnig þekktur sem tvöfaldur diskur eftirlitsventill, þéttiyfirborð hans getur verið úr slitþolnu efni eða fóðrað með gúmmíi, með fjölbreyttu notkunarsviði og áreiðanlegri þéttingu. Butterfly afturlokar eru sjálfvirkir lokar sem þurfa ekki handvirka notkun. Þessi tegund lokar er venjulega notaður fyrir hreinar leiðslur, svo og iðnaðar-, umhverfis-, vatnshreinsunar- og háhýsalögn til að koma í veg fyrir miðlungs bakflæði. Komið í veg fyrir andstæða flæði miðilsins.









1. Lítil stærð, létt og samsett uppbygging.

2. Treystu á fjaðramótið til að lokast hratt af sjálfu sér.

3. Hægt að setja á bæði lárétta og lóðrétta leiðslur.

4. Örugg og áreiðanleg frammistaða, með góða afköstum gegn truflunum.

5. Línuþétting, með betri þéttingarafköstum, getur náð núllleka undir kyrrstöðuþrýstingi.

6. Límstyrkurinn milli gúmmísins og ventilhússins er hár, sem getur í raun komið í veg fyrir að ventilsæti falli af meðan á notkun stendur.

7. Efri og neðri flansar og innri veggir ventilhússins eru meðhöndlaðir með harðfilmu ryðolíu til að koma í veg fyrir skemmdir á málningarfilmunni meðan á gúmmívúlkunarferlinu stendur eftir úðun, svo og öldrun gúmmísætisins af völdum efri hátt hitastig.

8. Lokahlutinn er úr epoxý plastefni dufti, með sterka viðloðun og hár höggstyrk.

9. Efri og neðri flansar eru innsiglaðir með vatnslínum fyrir betri þéttingarárangur.
