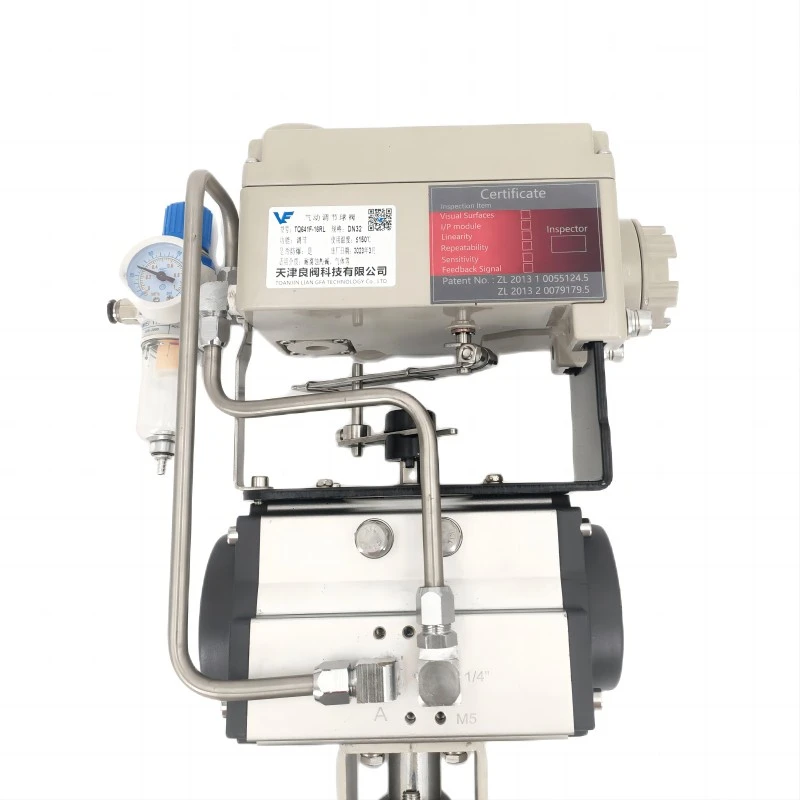

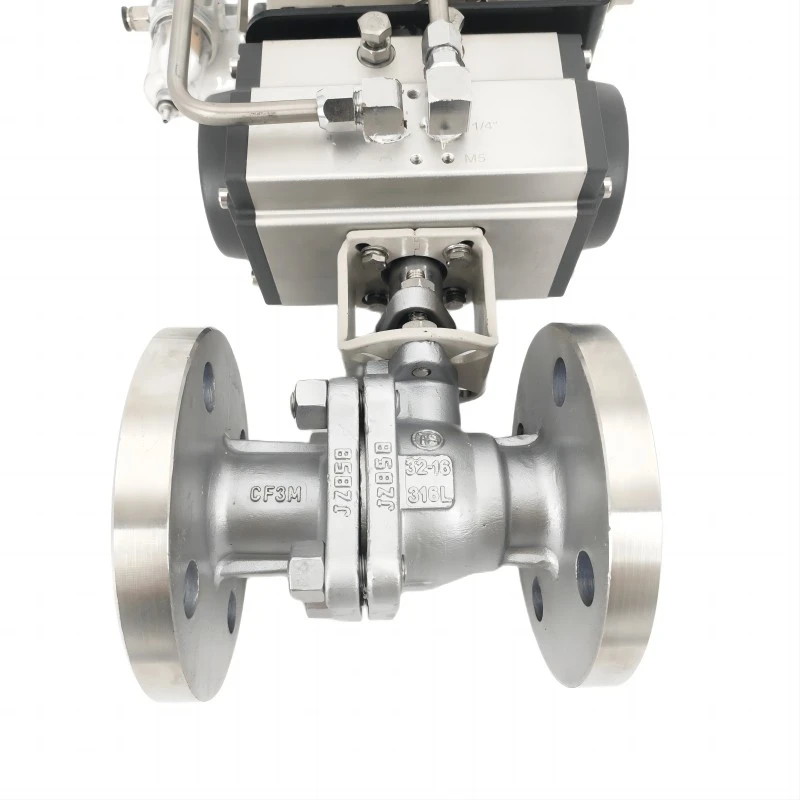

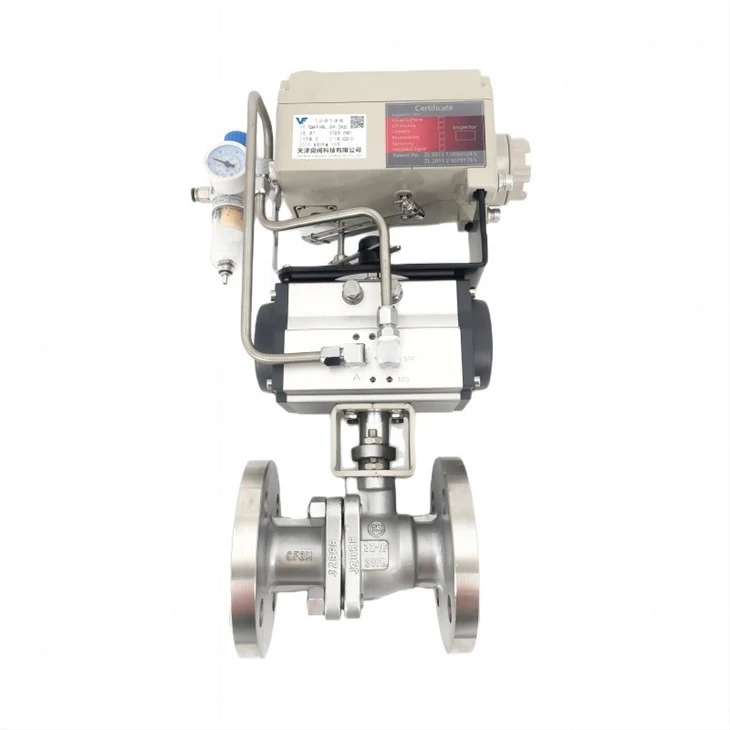

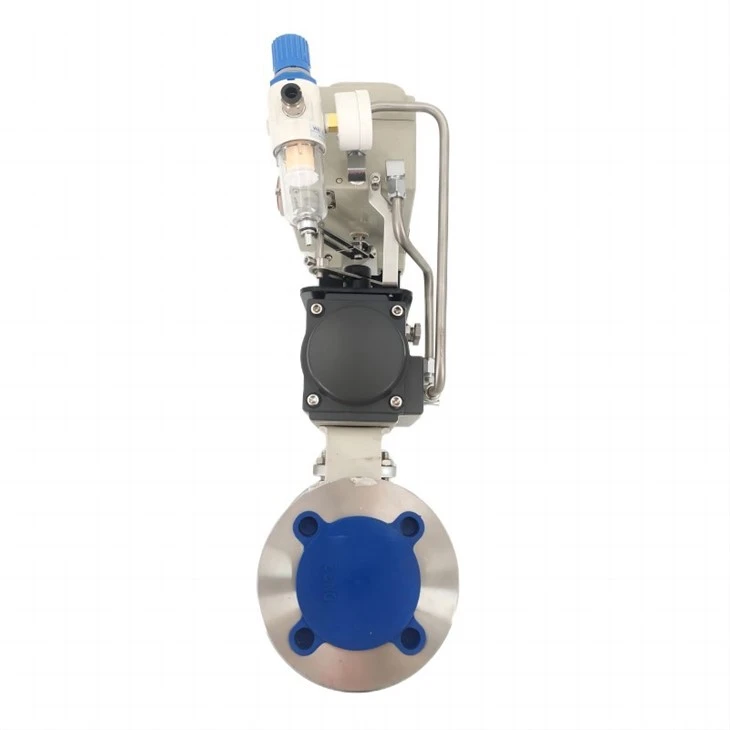

Pneumatic Regulating Ball Valve

Vörulíkan	Q641X-16P
Efni ventilhúss	WCB/304/316L osfrv. eru valfrjálsir
Lokaplötuefni	304/316L er valfrjálst
Innsigli efni	PPR/PTFE osfrv. eru valfrjáls
Efni fyrir lokastöng	2r13/304/316 o.fl. eru valfrjáls
Þrýstistig	PN10, PN16, 150LB, osfrv. eru valfrjálsir
Notkun hitastigs	Samkvæmt hámarkshita þéttiefnisins er hægt að velja það undir 200 gráður
Akstursstilling	AT tvíleikur/ATE einleikur er valfrjáls
Aukahlutir	sía, svartæki, segulloka loki, handvirk vélbúnaður, staðsetningartæki eru valfrjáls





Kjarninn í pneumatic Regulating Ball Valve er samsetning kúlulokabúnaðar og pneumatic stýrisbúnaðar, sem saman veita nákvæma stjórn á vökvaflæði. Svona virkar það:



1. Kúluventillbúnaður:

• Kjarni lokans er kúlulaga kúla með gati (eða port) í gegnum miðjuna. Þegar gatið er í takt við flæðisleiðina fer vökvinn frjálslega í gegnum lokann. Þegar boltanum er snúið 90 gráður af stýrisbúnaðinum er gatið hornrétt á flæðisleiðina og stöðvar flæðið í raun.
• Snúningi boltans er stjórnað af stýrisbúnaðinum, sem gerir kleift að fínstilla flæðishraðann. Þetta gerir lokanum kleift að stjórna flæði með mikilli nákvæmni, sem gerir hann tilvalinn fyrir forrit sem krefjast breytilegs flæðishraða.



2. Pneumatic virkjun:

• Pneumatic stýririnn notar þjappað loft til að mynda kraftinn sem þarf til að snúa boltanum. Þessi virkjunaraðferð er mjög móttækileg og gerir ráð fyrir skjótum og nákvæmum stillingum.
• Hægt er að fjarstýra pneumatic stýrisbúnaði, sem gerir sjálfvirkan rekstur og samþættingu í stærri stjórnkerfi. Þessi sjálfvirkni eykur skilvirkni og öryggi heildarferlisins.





Hönnun og smíði pneumatic Regulating Ball Valve eru lykillinn að frammistöðu hans og endingu. Hér eru helstu byggingareinkenni:



1. Hágæða efni:

Lokahlutinn, kúlan og sætin eru venjulega gerð úr efnum eins og ryðfríu stáli, kopar eða öðrum málmblöndur sem veita framúrskarandi viðnám gegn tæringu, sliti og háum þrýstingi. Þetta tryggir langtíma endingu jafnvel í erfiðu umhverfi.



2. Fyrirferðarlítil og traust hönnun:

• Fyrirferðarlítil hönnun kúluventilsins gerir hann hentugan fyrir uppsetningar þar sem pláss er takmarkað. Þrátt fyrir smæð sína er lokinn sterkur og getur meðhöndlað háþrýstibúnað.
• Hönnunin lágmarkar þrýstingsfall yfir lokann og tryggir skilvirkt vökvaflæði með lágmarks orkutapi.



3. Stöðug lokunargeta:

• Kúlulokahönnunin veitir þétt innsigli þegar hún er lokuð og kemur í veg fyrir leka. Þetta er sérstaklega mikilvægt í notkun þar sem mikilvægt er að koma í veg fyrir vökvatap eða mengun.
• Þéttiflötin eru oft gerð úr efnum eins og PTFE (Teflon) eða öðrum teygjum, sem bjóða upp á framúrskarandi þéttingarárangur og slitþol.



4. Auðvelt viðhald og langur endingartími:

• Bygging lokans gerir kleift að taka í sundur og viðhalda. Þessi eiginleiki er mikilvægur til að draga úr niður í miðbæ og viðhaldskostnað.
• Ending efnanna og hönnun gerir það að verkum að ventillinn þarfnast sjaldnar viðhalds og hefur lengri endingartíma miðað við aðrar ventlagerðir.



5. Fjölhæfir uppsetningarvalkostir:

Lokann er hægt að setja upp í mismunandi stefnum og tengja við mismunandi lagnakerfi með snittari, flans eða soðnum tengingum. Þessi fjölhæfni gerir það að verkum að það er hægt að laga sig að fjölbreyttum iðnaðaruppsetningum.
